Cuando empiezas a trabajar con parámetros de corte, al principio casi siempre miras dos cosas: las RPM y el avance. Ves un S3000, un F600, pruebas, escuchas la máquina y vas ajustando. Pero llega un momento en el que solo mirar el avance total se queda corto. Ahí entra el avance por diente CNC.
El avance por diente sirve para entender cuánto material corta cada filo de la herramienta en cada vuelta. No es lo mismo mover una fresa de 2 labios a F600 que mover una de 4 labios al mismo avance. El número del programa puede ser igual, pero cada filo no está trabajando igual.
Esto en máquina se nota bastante. Cambias una fresa por otra, dejas los mismos datos porque “antes iban bien”, y de repente la viruta cambia, el sonido no es el mismo o el acabado ya no queda igual. A veces no es que la máquina vaya mal ni que el material sea raro. Simplemente has cambiado el número de labios o las condiciones de corte, y el avance por diente ya no es el mismo.
Qué significa avance por diente
El avance por diente indica cuánto avanza la herramienta por cada filo mientras corta. Se suele representar como fz.
Dicho sencillo: reparte el avance total entre las RPM y los filos de la herramienta.
Por ejemplo, una fresa de 2 labios no reparte el corte igual que una de 4 labios. Si mantienes las mismas RPM y el mismo avance, al cambiar el número de labios cambia lo que corta cada filo.
Esto es importante porque la herramienta necesita cortar una viruta real. Si cada diente corta demasiado poco, puede rozar más que cortar. Si cada diente corta demasiado, la herramienta va cargada y puede vibrar, marcar la pieza o romper.
En taller esto se ve claro con fresas pequeñas. Puedes llevar un avance que parece prudente, pero si la herramienta no arranca viruta y solo va frotando, el filo se calienta y el acabado no mejora. Ir más lento no siempre significa ir mejor.
Por qué no basta con mirar el avance total
El avance total del programa suele aparecer con la letra F.
Por ejemplo:
G01 X80 F600
Ese F600 te dice a qué velocidad avanza la máquina, pero no te dice directamente cuánto corta cada filo.
Si llevas una fresa de 2 labios, esos 600 mm/min se reparten de una forma. Si llevas una de 4 labios, se reparten de otra. Por eso dos herramientas pueden tener el mismo avance en el programa y trabajar de manera distinta.
Un ejemplo típico: estás mecanizando aluminio con una fresa de 2 labios y la viruta sale bien. Luego montas una fresa de 4 labios, dejas el mismo avance y parece que todo va más suave. Pero al mirar la viruta ves que sale más fina, o incluso notas que el material se pega más. Puede que cada diente esté cortando demasiado poco.
También pasa al revés. Si vienes de una fresa de 4 labios y montas una de 2 labios manteniendo el mismo avance, cada filo va a cargar más. Igual funciona, pero si la pasada es fuerte o la herramienta es pequeña, puede empezar a cantar rápido.
Fórmula del avance por diente
No hace falta aprender fórmulas de memoria para empezar, pero esta es útil:
fz = avance / (RPM × número de dientes)
Donde:
fzes el avance por diente.avancees el avance total en mm/min.RPMson las revoluciones del husillo.número de dientesson los labios o filos de la fresa.
Ejemplo sencillo:
Avance: 600 mm/min
RPM: 3000
Fresa: 2 labios
fz = 600 / (3000 × 2)
fz = 0,10 mm/diente
Si con las mismas RPM y avance cambias a una fresa de 4 labios:
fz = 600 / (3000 × 4)
fz = 0,05 mm/diente
La máquina sigue avanzando a F600, pero cada diente corta la mitad. Esa es la clave. El programa parece parecido, pero el corte ya no lo es.
Qué pasa si el avance por diente es demasiado bajo
Si el avance por diente es demasiado bajo, la herramienta puede rozar en vez de cortar bien. Esto genera calor, desgaste y a veces peor acabado.
Esto engaña mucho al principio, porque parece que ir más despacio es más seguro. Bajas avance, la máquina suena menos agresiva y piensas que vas mejor. Pero si la fresa no está sacando viruta de verdad, el filo trabaja mal.
En máquina se nota cuando sale una viruta muy fina, casi polvo, o cuando el material parece que se queda pegado a la herramienta. También puede aparecer rebaba aunque vayas despacio. Ahí no siempre hay que bajar más. A veces hay que revisar si el avance por diente se ha quedado demasiado bajo.
Un caso muy real: haces una pasada de acabado pensando que cuanto más despacio vayas, más fino quedará. Pero la herramienta empieza a rozar, se calienta y deja una superficie peor de lo esperado. Para acabar bien, la herramienta tiene que ir controlada, sí, pero también tiene que cortar.
Qué pasa si el avance por diente es demasiado alto
Si el avance por diente es demasiado alto, cada filo tiene que quitar demasiado material. Ahí aparece más carga, más fuerza de corte y más riesgo de vibración.
La máquina puede empezar a sonar pesada, la fresa puede cantar, la viruta puede salir demasiado gruesa o irregular y el acabado puede quedar marcado. En herramientas pequeñas, este problema se nota antes, porque tienen menos margen.
Por ejemplo, si estás haciendo una ranura con una fresa pequeña y subes el avance para terminar antes, puedes cargar demasiado cada filo. Si además la ranura va a todo diámetro, la fresa está trabajando bastante exigida. Ahí no solo importa el avance; importa cuánto está comiendo cada diente en esas condiciones.
En taller esto se ve rápido: el corte empieza bien, pero en cuanto la herramienta entra más cargada, cambia el sonido. Si sigues forzando, igual termina la pasada, pero puede dejar marca, perder medida o acortar mucho la vida de la herramienta.
Cómo cambia al modificar las RPM
Las RPM también afectan al avance por diente.
Si subes RPM y mantienes el mismo avance, cada diente corta menos.
Si bajas RPM y mantienes el mismo avance, cada diente corta más.
Esto es importante porque muchas veces se tocan las vueltas pensando solo en el giro de la herramienta, pero también cambia la carga por filo.
Ejemplo: tienes una fresa que va bien a 3000 RPM y F600. Si subes a 6000 RPM y dejas F600, cada diente corta mucho menos. Puede parecer que va más fino, pero quizá ya no está arrancando viruta como debería.
Al revés también pasa. Si bajas muchas RPM y dejas el mismo avance, cada diente tiene que quitar más material. Puede ir bien en algunos casos, pero también puedes cargar demasiado la herramienta.
No se trata de tocar números por tocar. Se trata de entender qué efecto tiene cada cambio.

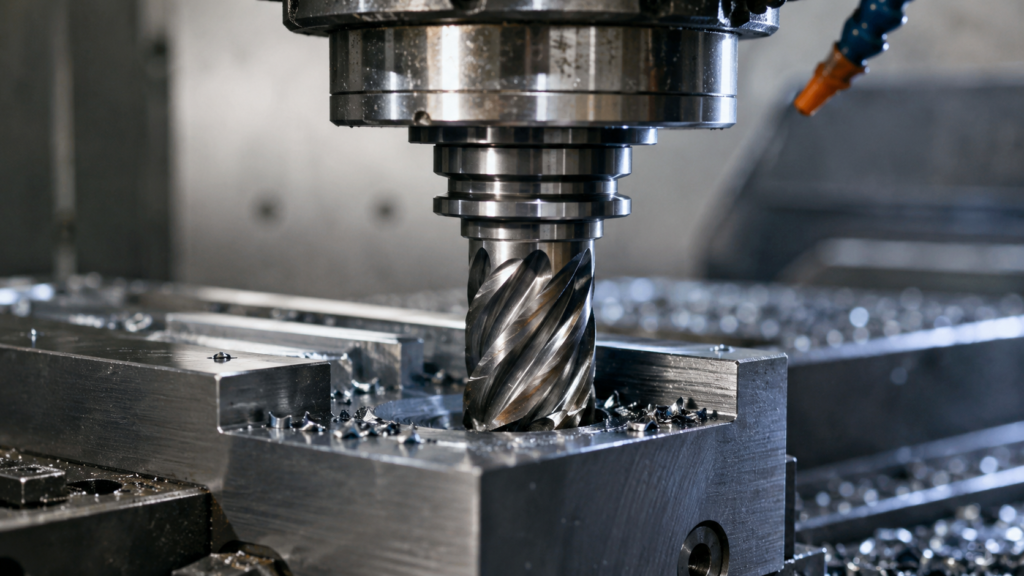

Número de labios: 2, 3 o 4 no es lo mismo
El número de labios cambia mucho cómo trabaja una fresa.
En aluminio se suelen usar fresas de 2 o 3 labios porque ayudan a evacuar mejor la viruta. En acero se pueden usar fresas de más labios, dependiendo de la operación, la herramienta y la estrategia.
Pero el punto importante es este: si cambias el número de labios, revisa el avance. No des por hecho que el mismo F vale igual.
Una fresa de 4 labios puede permitir más avance total que una de 2 labios para mantener un avance por diente parecido. Pero eso no significa que siempre puedas subir sin mirar nada. También influyen la evacuación de viruta, la profundidad de pasada, el ancho de corte, la rigidez y el material.
En una cajera, por ejemplo, una fresa con muchos labios puede tener peor evacuación si la viruta no sale bien. Aunque el cálculo parezca correcto, si la viruta se queda dentro, el mecanizado puede ir mal.

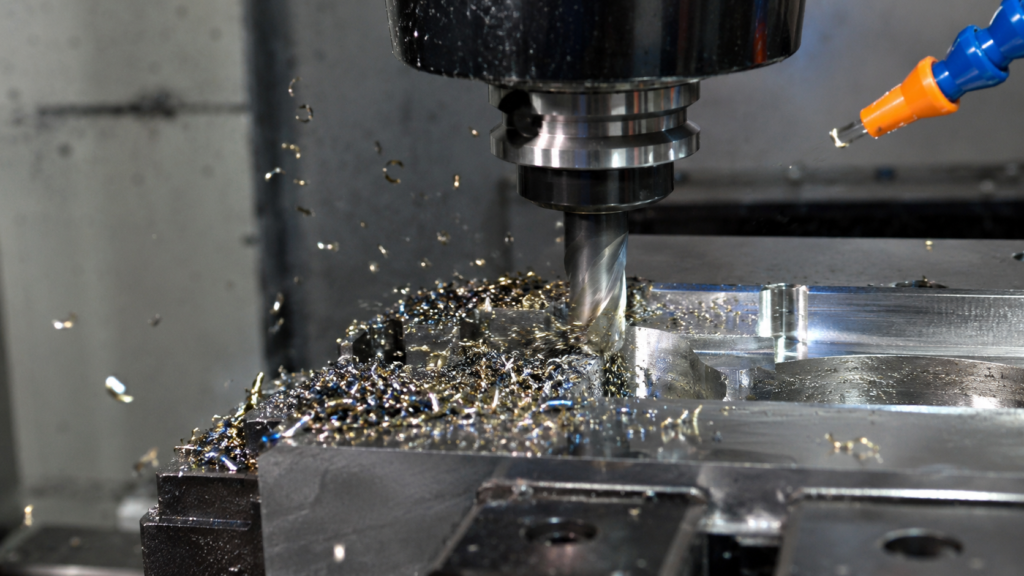

Avance por diente y viruta
La viruta es una de las mejores pistas para saber si vas bien.
Si la viruta sale limpia y con forma, normalmente la herramienta está cortando. Si sale polvo, se pega, sale demasiado caliente o cambia de color, algo puede no estar bien.
Con el avance por diente pasa justo eso: afecta directamente al tamaño de la viruta que arranca cada filo.
Cuando cada diente corta poco, la viruta puede ser demasiado fina. Cuando corta demasiado, puede salir muy gruesa o irregular. Ninguno de los dos extremos interesa.
Esto es algo que no se aprende solo mirando tablas. En máquina hay que mirar la viruta. Si el sonido está raro y la viruta también, no sigas como si nada. Algo te está avisando.
Avance por diente y acabado
El avance por diente también afecta al acabado superficial.
Si cada filo carga demasiado, puede dejar marcas más visibles o provocar vibración. Si cada filo corta demasiado poco, la herramienta puede rozar y dejar un acabado peor del que esperabas.
En acabados, no se trata de matar el avance hasta que la máquina vaya lentísima. Se trata de que la herramienta trabaje suave, estable y cortando de verdad.
Por ejemplo, en una pared lateral, si vas muy cargado, la fresa puede flexar y dejar la medida un poco mal. Pero si vas demasiado bajo y la herramienta roza, tampoco vas a conseguir un acabado limpio. Hay que buscar un punto donde el corte sea estable.
Cómo usarlo sin complicarte demasiado
Para empezar, no hace falta estar todo el día calculando. Pero sí conviene usar el avance por diente como criterio.
Cuando cambies una herramienta, pregúntate:
- ¿Tiene más o menos labios que la anterior?
- ¿He cambiado RPM?
- ¿El avance total sigue teniendo sentido?
- ¿La viruta sale bien?
- ¿El sonido de corte es estable?
- ¿La herramienta está corta y rígida o sale demasiado?
Si cambias una sola cosa, ya puede cambiar el corte. Por eso no conviene copiar parámetros sin pensar.
Una forma buena de trabajar es partir de datos razonables, probar con cuidado y observar. Si cambia la herramienta, revisa. Si cambia el material, revisa. Si cambia la profundidad de pasada, revisa. No hace falta tocar todo, pero sí entender qué ha cambiado.
Conclusión
El avance por diente CNC ayuda a entender cuánto material corta cada filo de la herramienta. Es un concepto importante porque el avance total del programa no cuenta toda la historia.
Una fresa de 2 labios y una de 4 labios pueden llevar el mismo F, pero cada filo no trabaja igual. Lo mismo pasa si cambias RPM, material, profundidad de pasada o rigidez del montaje.
Si el avance por diente es demasiado bajo, la herramienta puede rozar y calentarse. Si es demasiado alto, cada filo trabaja demasiado cargado y pueden aparecer vibraciones, mal acabado o roturas.
No hace falta complicarse desde el primer día, pero sí entender la idea. En CNC, cuando sabes relacionar avance, RPM, número de filos, viruta y sonido de corte, empiezas a ajustar con más criterio y menos a ciegas.
