La profundidad de pasada en CNC es cuánto material quita la herramienta cada vez que entra a mecanizar. En fresado, normalmente hablamos de cuánto baja la herramienta en el eje Z respecto a la superficie o referencia de la pieza.
Parece un parámetro simple, pero cambia muchísimo cómo trabaja la máquina. Si metes demasiada profundidad, la fresa puede empezar a vibrar, calentarse, dejar mal acabado o incluso partir. Si metes muy poca, puede que vayas seguro, pero igual estás perdiendo tiempo sin necesidad.
En taller esto se nota rápido. Cuando la pasada está bien elegida, el corte suena estable, la viruta sale con sentido y la herramienta no parece que vaya sufriendo. Cuando te pasas, la máquina te lo dice: cambia el sonido, la fresa empieza a cantar, el acabado se marca o notas que la herramienta no trabaja cómoda.
Qué significa profundidad de pasada

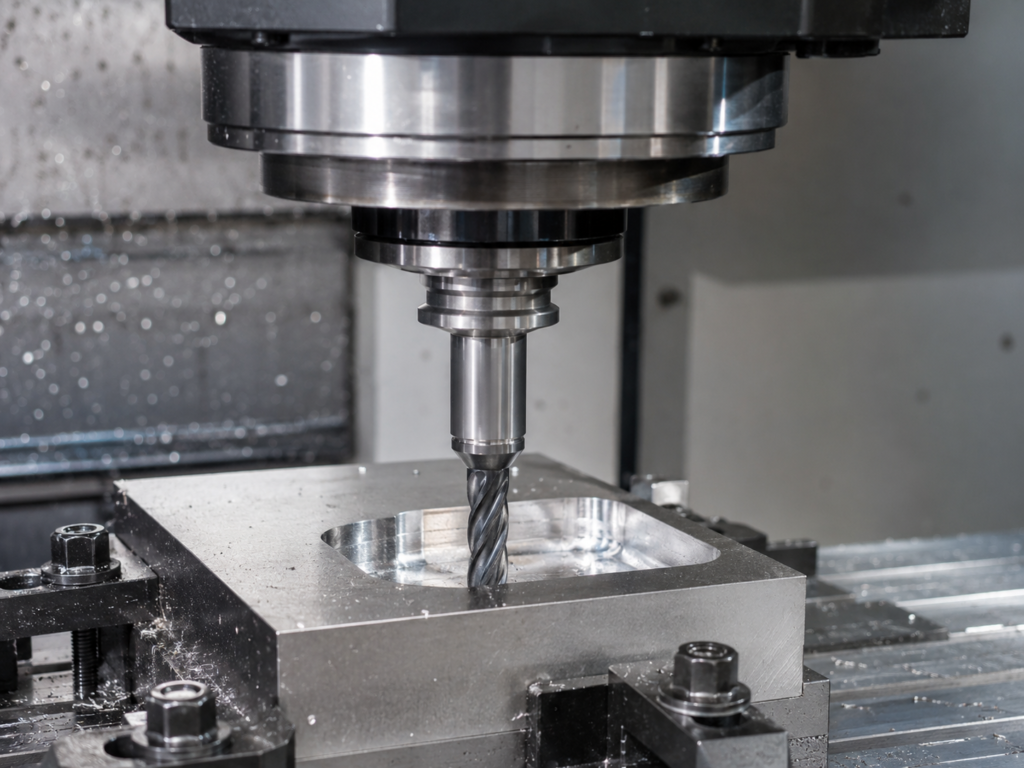

La profundidad de pasada es la cantidad de material que la herramienta quita en profundidad durante una operación. Si la cara superior de la pieza está en Z0 y bajas hasta Z-2, estás mecanizando a 2 mm de profundidad.
Por ejemplo:
G01 Z-2 F100
Esa línea indica que la herramienta baja hasta Z-2 con un avance de 100.
Pero el número por sí solo no dice demasiado. Dos milímetros pueden ser poco o demasiado según la herramienta, el material, el ancho de corte y cómo esté sujeta la pieza.
Esto en máquina se ve muy claro. Una pasada de 2 mm en aluminio puede ir fina con una fresa corta y bien agarrada, pero esa misma pasada en acero, con una fresa más larga o una pieza peor amarrada, puede empezar a vibrar enseguida. No ha cambiado el número, ha cambiado la situación.
Por eso no conviene mirar la profundidad de pasada como un valor fijo. Hay que verla dentro del conjunto del mecanizado.
No se elige solo por querer acabar antes
Un fallo bastante normal al empezar es pensar que si bajas más en Z, acabas antes. En teoría parece lógico: quitas más material por pasada y haces menos recorridos. Pero en mecanizado no siempre sale rentable.
Si fuerzas demasiado, igual en vez de ahorrar tiempo acabas perdiéndolo. La herramienta vibra, el acabado queda peor, tienes que repasar, cambias fresa antes de tiempo o incluso estropeas la pieza. En ese momento la pasada “rápida” ya no era tan rápida.
Esto pasa mucho en cajeras o desbastes. Metes una profundidad fuerte porque quieres avanzar, pero luego la pared queda marcada o la fresa empieza a cantar. Al final tienes que dejar más material para acabado o repetir una pasada para limpiar. Si hubieras ido un poco más controlado desde el principio, quizá la pieza habría salido mejor y sin pelearte con la máquina.
Tampoco hay que ir al otro extremo. Si por miedo haces pasadas ridículas, tardas mucho y la herramienta puede acabar trabajando sin aprovechar bien el corte. La clave está en encontrar un punto donde la fresa corte bien sin ir forzada.
La herramienta cambia mucho la profundidad que puedes usar
No todas las herramientas aguantan lo mismo. Una fresa corta y rígida permite trabajar con más seguridad. Una fresa larga vibra mucho más fácil. Y una herramienta pequeña no puede llevar la misma carga que una grande.
Esto se ve mucho cuando tienes que sacar bastante la herramienta del portaherramientas para llegar a una zona profunda. Con la misma fresa, si va corta, el corte puede ir bien. Pero si la sacas más, empieza a flexar y la misma profundidad de pasada ya no sirve.
Un ejemplo típico de taller: estás haciendo una cajera y con la fresa corta va perfecto. Luego necesitas llegar más abajo, sacas más herramienta y usas los mismos parámetros. De repente aparece vibración o el acabado de la pared ya no queda igual. El programa es el mismo, la fresa es la misma, pero el montaje ya no trabaja igual.
También cuenta el estado de la herramienta. Una fresa nueva puede aguantar una pasada que una fresa gastada ya no lleva bien. Si el filo está tocado, el corte se vuelve más pesado y aparecen rebabas, calor o marcas.
El material también manda
La profundidad de pasada depende mucho del material. El aluminio suele permitir trabajar más alegre, siempre que la viruta salga bien y no se pegue a la herramienta. En acero hay que ir con más control. En inoxidable, si te pasas o la herramienta no corta bien, el filo sufre rápido.
No puedes usar la misma mentalidad para todo. Una pasada que en aluminio va suave puede ser demasiado en acero. Y una estrategia que en una pieza rígida funciona, en otra pieza fina puede hacer que todo vibre.
En el taller pasa bastante: ves que en una pieza de aluminio la fresa va cómoda y te confías. Luego cambias a otro material o a una pieza con peor amarre y el corte ya no tiene nada que ver. Por eso copiar profundidades sin pensar es peligroso.
Lo primero es mirar qué material tienes delante y qué herramienta vas a usar. Después ya decides cuánto puedes entrar.
Profundidad de pasada y ancho de corte van juntos
La profundidad de pasada no se puede mirar sola. También importa el ancho de corte, que es cuánto material estás quitando lateralmente.
No es lo mismo bajar 2 mm rozando un lateral con poca carga que bajar 2 mm comiendo media fresa. En los dos casos la profundidad es la misma, pero la carga real sobre la herramienta cambia muchísimo.
Este error es muy típico. Miras solo el Z y piensas que la profundidad no es tanta, pero la fresa está trabajando con mucho contacto lateral. Luego empieza a vibrar y te pones a tocar RPM o avance, cuando el problema real es que estás pidiendo demasiado a la herramienta.
En una ranura completa, por ejemplo, la fresa está metida a todo diámetro. Eso carga mucho más que hacer una pasada lateral ligera. Ahí no puedes elegir la profundidad igual que si solo estás repasando una pared.
Antes de culpar a la velocidad o al avance, hay que mirar cuánto material está tocando realmente la herramienta.
Desbaste y acabado no deberían hacerse igual
En CNC no se trabaja igual para quitar material que para dejar la medida final.
En el desbaste, quieres quitar material de forma eficiente. Puedes usar más carga si la herramienta, la máquina y el amarre lo permiten.

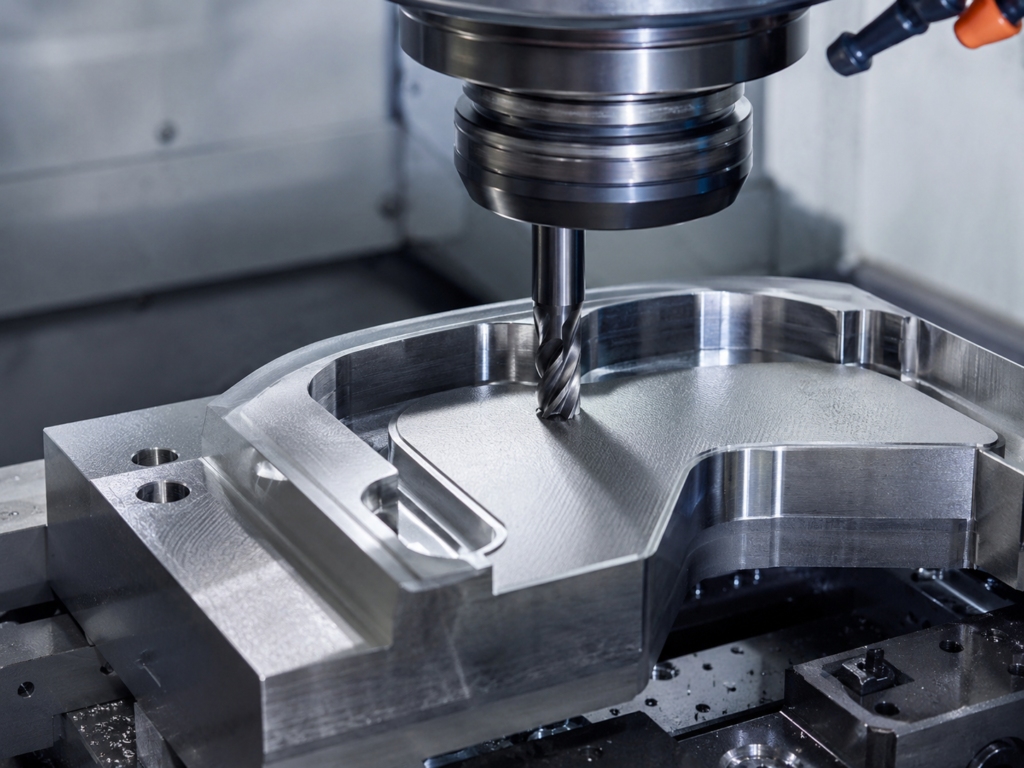

En el acabado, buscas que la pieza quede bien medida y con buena superficie. Ahí normalmente conviene trabajar más fino, con menos carga y una pasada más estable.
Esto se nota mucho en paredes laterales. Si intentas llegar a medida final con una pasada fuerte, la fresa puede flexar un poco y dejar la pared marcada o fuera de medida. En cambio, si desbastas dejando un poco de material y luego haces una pasada final ligera, el acabado suele quedar bastante mejor.
Un ejemplo muy típico: haces una cajera y bajas fuerte para quitar material. Hasta ahí bien. Pero si con esa misma pasada quieres dejar la pared final limpia, muchas veces se ven marcas de vibración o el acabado no queda fino. Para eso suele ir mejor dejar unas décimas y rematar con una pasada de acabado.
No es hacer más por hacer. Es trabajar con cabeza.
Señales de que te has pasado con la profundidad
La máquina suele avisar antes de que rompa algo. El problema es hacerle caso.
Si la fresa empieza a cantar, si el sonido cambia, si la pieza vibra, si la viruta sale rara o si el acabado empieza a marcarse, puede que la profundidad de pasada sea demasiado agresiva para ese montaje.
También puede pasar que la herramienta siga cortando, pero la medida no quede bien. Eso ocurre cuando la fresa flexa. Tú programas una trayectoria, pero la herramienta se desvía un poco por la carga. Luego mides y la pieza no está donde esperabas.
En esas situaciones no hay que seguir por orgullo. Se para, se mira la herramienta, se revisa el amarre y se piensa si la pasada tiene sentido. A veces con bajar un poco la profundidad ya cambia totalmente el mecanizado.
Y otras veces la solución no es bajar profundidad, sino mejorar el amarre o usar una herramienta más corta. Por eso hay que mirar todo el conjunto.
Cómo elegir la profundidad si estás empezando
Si estás empezando, no elijas la profundidad de pasada a ojo. Usa referencias: fabricante de herramienta, tablas, parámetros que ya se hayan probado en el taller o valores prudentes para ese material.
Pero después hay que mirar la máquina. Una tabla te da un punto de partida, no una verdad absoluta. Si el corte suena bien, la viruta sale correcta y el acabado está limpio, vas por buen camino. Si algo no cuadra, se ajusta.
Lo importante es no cambiar todo a la vez. Si una pasada vibra y cambias profundidad, avance, RPM y herramienta al mismo tiempo, luego no sabes qué ha arreglado el problema. Mejor cambiar una cosa, probar y observar.
Así es como se aprende de verdad. No copiando números sin entenderlos, sino viendo cómo responde la máquina cuando cambias algo.
Conclusión
La profundidad de pasada en CNC indica cuánto material quita la herramienta en cada entrada. Parece un valor simple, pero afecta directamente a la carga de corte, la vibración, el acabado, la vida de la herramienta y la precisión de la pieza.
No hay una profundidad perfecta para todo. Depende del material, la herramienta, la salida de la fresa, el ancho de corte, el amarre y si estás desbastando o acabando.
En taller, una pasada bien pensada suele ahorrar más tiempo que una pasada demasiado agresiva. Si la herramienta trabaja estable, la pieza sale mejor, el acabado mejora y tienes mucho más control sobre el proceso.
