Cuando empiezas en mecanizado CNC, una de las primeras cosas que tienes que entender son los ejes X, Y y Z. Puede parecer algo muy básico, pero si no tienes claro cómo se mueve la máquina, luego cuesta mucho entender el cero pieza, el G-code, los movimientos de herramienta y la programación.
En una máquina CNC, los ejes sirven para definir la posición y el movimiento. Gracias a ellos, la máquina sabe hacia dónde tiene que desplazarse y hasta qué punto debe llegar. Dicho fácil: los ejes son el sistema de referencia que usa la máquina para moverse sobre la pieza.
En taller esto se ve enseguida. Si no tienes claro qué eje estás moviendo, puedes pensar que la herramienta va hacia un lado y en realidad se mueve hacia otro. Por eso, antes de complicarse con programas largos, ciclos o compensaciones, hay que dominar bien esta base.
Qué son los ejes en CNC

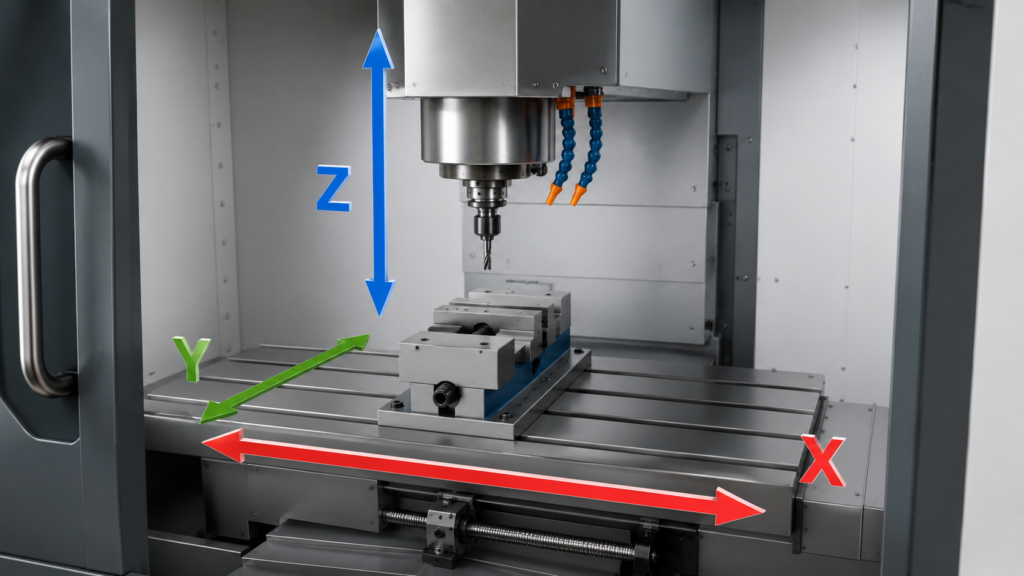

Los ejes en CNC son las direcciones de movimiento de la máquina. En una fresadora CNC o centro de mecanizado, los tres ejes principales son X, Y y Z.
El eje X suele representar el movimiento lateral, de izquierda a derecha. El eje Y representa el movimiento hacia delante y hacia atrás. El eje Z representa el movimiento vertical, es decir, subir y bajar la herramienta.
Estos tres ejes permiten posicionar la herramienta en cualquier punto de la pieza. X e Y colocan la herramienta sobre la superficie, y Z controla la altura o profundidad del mecanizado.
Cuando lees un programa CNC y ves coordenadas como X50, Y20 o Z-2, la máquina está interpretando posiciones dentro de ese sistema de ejes. Por eso, si entiendes los ejes, empiezas a entender mucho mejor lo que hace el programa.
Eje X en CNC
El eje X normalmente se asocia al movimiento de izquierda a derecha. En una fresadora, cuando programas una coordenada en X, estás indicando una posición en esa dirección.
Por ejemplo:
G01 X50
Esta línea indica que la máquina se mueve hasta la posición X50, tomando como referencia el cero pieza activo.
El eje X se usa constantemente para posicionar la herramienta, hacer contornos, ranuras, planeados o desplazamientos laterales. No trabaja solo, porque normalmente se combina con Y y Z, pero es uno de los ejes que más rápido empiezas a reconocer cuando lees un programa.
Eje Y en CNC
El eje Y representa el movimiento hacia delante y hacia atrás sobre la mesa o la pieza. Junto con el eje X, permite colocar la herramienta en cualquier punto de la superficie.
Por ejemplo:
G00 X30 Y20
Esta línea posiciona la herramienta en X30 Y20. Todavía no estamos hablando de profundidad, solo de posición sobre la pieza.
Esto es muy común en taladrados, cajeras, contornos y operaciones donde necesitas moverte a una zona concreta antes de empezar a mecanizar.
Cuando estás delante de la máquina, conviene relacionar cada movimiento con su eje. Mover X y Y en manual ayuda mucho a entender hacia dónde se desplaza realmente la herramienta y evita confusiones al leer el programa.
Eje Z en CNC
El eje Z controla la altura de la herramienta. Es el eje que sube y baja, y por eso es uno de los más delicados.
Cuando Z baja, la herramienta se acerca a la pieza o entra en el material. Cuando Z sube, la herramienta se aleja y queda en una posición más segura.
Por ejemplo:
G01 Z-2 F100
Esta línea indica que la herramienta baja hasta Z-2 con un avance de 100.
El eje Z hay que tratarlo con mucho respeto. Un fallo en X o Y puede desplazar una operación, pero un fallo en Z puede provocar una colisión, romper una herramienta o marcar la pieza. En máquina, antes de darle al ciclo, una de las cosas que más se revisa es que las alturas tengan sentido.
Ejes positivos y negativos
En CNC, los movimientos pueden ser positivos o negativos dependiendo de dónde esté el cero pieza y hacia qué dirección se mueva la máquina.

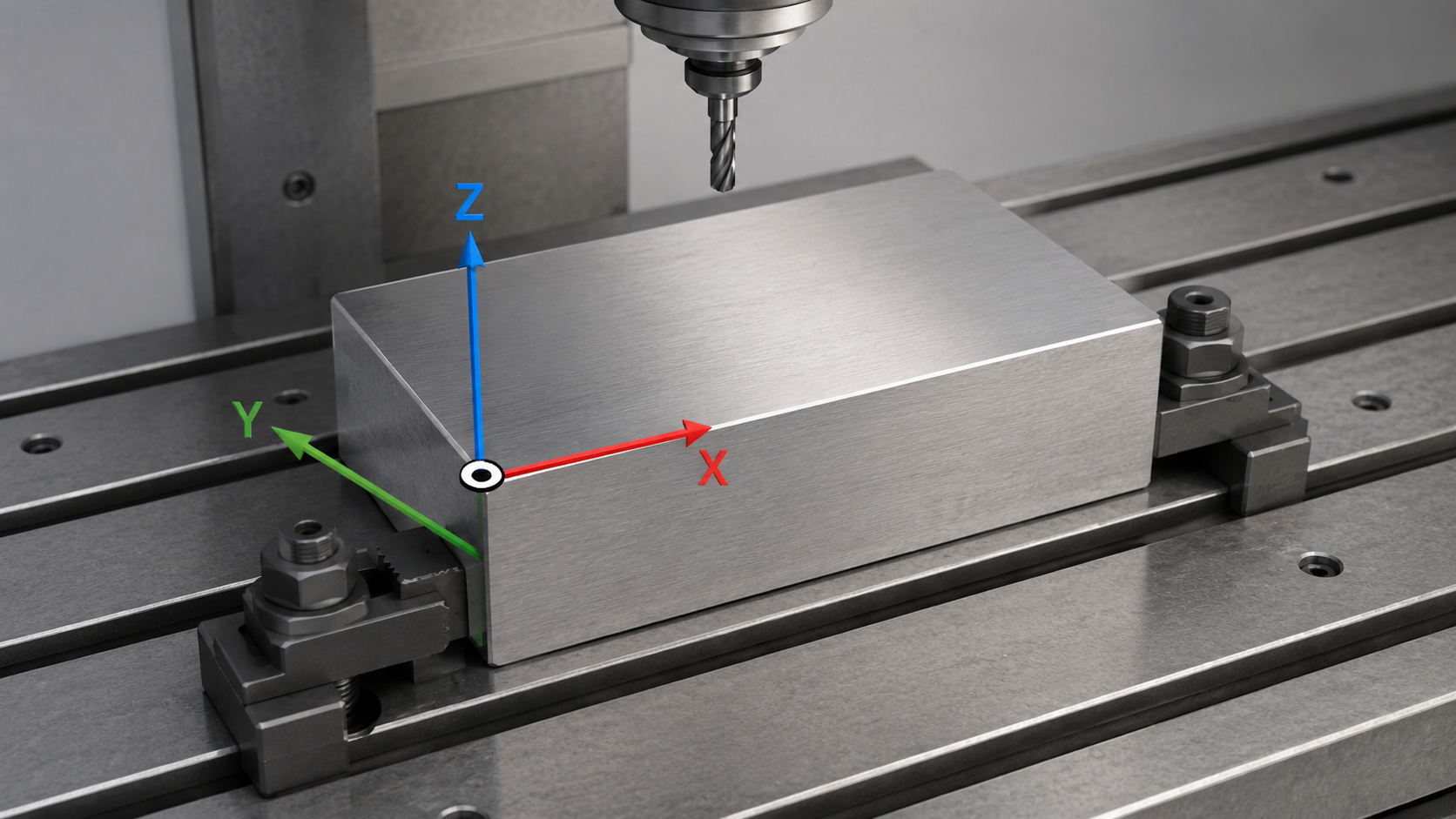

Si el cero está en una esquina, muchas veces se trabaja con valores positivos en X e Y. Si el cero está en el centro de la pieza, es normal tener coordenadas positivas y negativas.
Por ejemplo, en una pieza centrada, podrías tener movimientos hacia X50 y también hacia X-50. Lo mismo puede pasar con Y.
En el eje Z, normalmente se trabaja con alturas positivas para estar por encima de la pieza y valores negativos para mecanizar por debajo de la superficie, aunque esto depende de cómo esté definido el cero. Por eso hay que revisar siempre qué significa cada coordenada antes de ejecutar.
Ejes en fresadora CNC y torno CNC
En una fresadora CNC o centro de mecanizado, lo más habitual es trabajar con X, Y y Z. La herramienta gira y se desplaza sobre la pieza para quitar material.

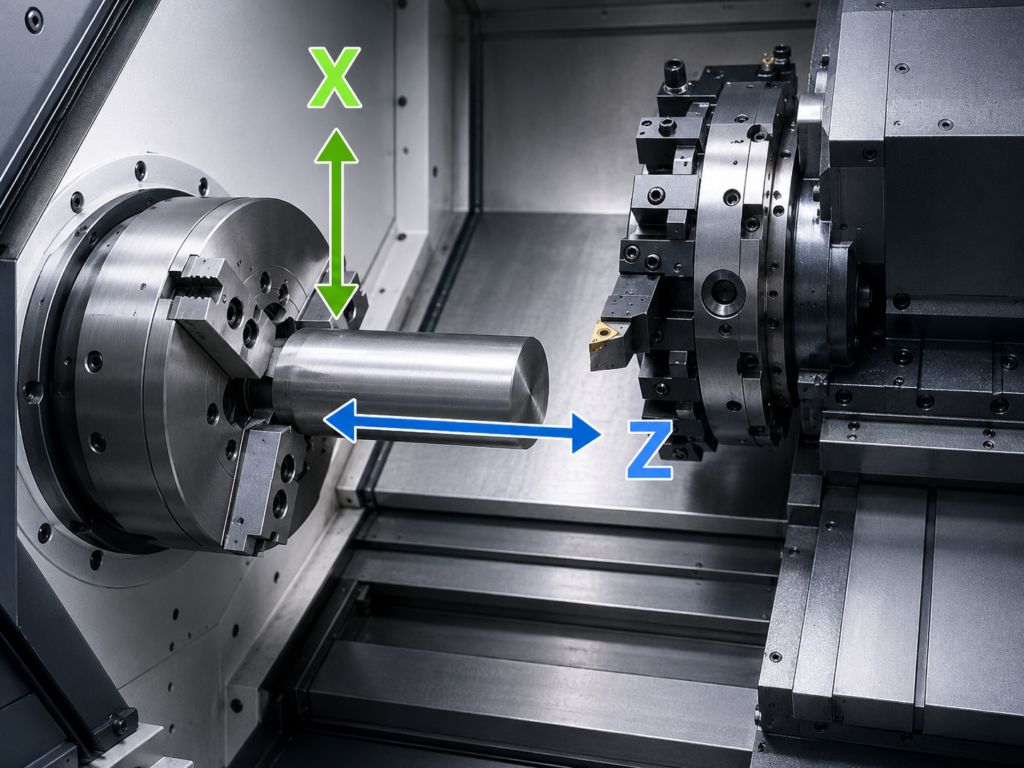

En un torno CNC, la lógica cambia un poco porque normalmente gira la pieza. En muchos tornos se trabaja sobre todo con X y Z. En tornos más avanzados puede aparecer también eje Y, herramientas motorizadas o subhusillo.
La base es la misma: la máquina necesita ejes para saber hacia dónde moverse. Lo que cambia es cómo se aplican según el tipo de máquina.
Si estás empezando, entender primero los ejes en una fresadora suele ser más visual, porque ves claramente la herramienta moverse en X, Y y Z sobre la pieza.
Relación entre ejes y G-code
El G-code utiliza los ejes para ordenar movimientos. Cuando ves una línea con X, Y o Z, el programa está indicando una posición o desplazamiento.
Por ejemplo:
G00 X0 Y0 Z10
Esta línea lleva la herramienta a X0, Y0 y Z10.
Otro ejemplo:
G01 X50 Y20 F250
Esta línea mueve la herramienta hasta X50 Y20 con un avance de 250.
Cuando sabes interpretar los ejes, el G-code deja de parecer una mezcla de letras y números. Empiezas a imaginar el recorrido real de la herramienta. Ese cambio es importante, porque antes de ejecutar un programa conviene visualizar por dónde va a pasar la herramienta y a qué altura se va a mover.
Cómo aprender mejor los ejes CNC
La mejor forma de entender los ejes no es memorizar una definición, sino mover la máquina y observar. En modo manual, mueve X, mueve Y y mueve Z poco a poco. Mira qué pasa en cada caso.
Después, mira un programa sencillo e intenta imaginar cada movimiento. Si lees X50, piensa hacia dónde se va a desplazar. Si lees Z-2, piensa cuánto va a bajar respecto al cero.
También ayuda dibujar una pieza simple en papel, marcar el cero pieza y apuntar varias coordenadas. Esto parece básico, pero sirve mucho para entender cómo piensa la máquina.
En CNC, si entiendes los ejes, entiendes mejor el programa. Y si entiendes mejor el programa, trabajas con más seguridad.
Conclusión
Los ejes X, Y y Z son la base del movimiento en una máquina CNC. El eje X controla el movimiento lateral, el eje Y el movimiento hacia delante y hacia atrás, y el eje Z la altura o profundidad de la herramienta.
Entender estos ejes es fundamental para aprender G-code, tomar bien el cero pieza, preparar una operación y evitar errores en máquina. No es un tema que haya que pasar por encima, porque todo el mecanizado parte de ahí.
Si estás empezando, dedica tiempo a mover la máquina en manual, mirar las coordenadas y relacionar cada eje con un movimiento real. Esa base te va a ayudar mucho cuando empieces a leer programas y trabajar con piezas reales.
